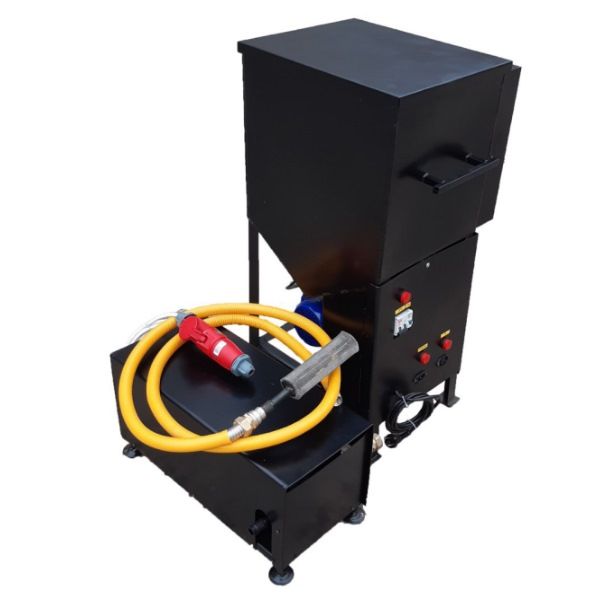

Станция подачи-фильтрации масла серии SPF-30-3 (двигатель насоса — трёхфазный)
- Доставка до терминала ТК производится бесплатно!
- Безналичный расчет
НАЗНАЧЕНИЕ
Станции серии SP предназначены для подачи, подогрева и фильтрации отработанного масла от двигателей внутреннего сгорания и прочих источников отработанного масла. Оконечным фильтрующим элементом станции служит автомобильный фильтр тонкой очистки масла.
ГДЕ ПРИМЕНЯЕТСЯ
Используется для обеспечения качественной и бесперебойной работы форсуночных горелок на отработке. Применение станции подачи-фильтрации увеличивает сроки (периоды) между обязательными сервисными чистками горелочных устройств, котлов и теплогенераторов на 30-50%.
ПЯТЬ СТУПЕНЕЙ ОЧИСТКИ:
1-я: заборный фильтр — 2 мм
2-я: термофильтрация (нагрев масла для распада на тяжелые и легкие фракции — 0,14 мм
3-я; 4-я: сетчатый фильтр забора масла (мелкая ячейка и крупная ячейка) — 0,05 мм
5-я: автомобильный фильтр тонкой очистки на выходе — 5 мкм
Принцип работы
Станция подачи и фильтрации состоит из двух блоков:
Фильтрующей станции (далее ФС) и перекачивающей станции (далее ПС). Отработанное масло по вакуумной трубе всасывается в подающей станцией и нагнетается шестерёнчатым насосом в ёмкость фильтрующей станции. При полной емкости ФС поплавок поднимаясь отключает ПС. Включив ТЭН выключателем, масло будет прогреваться до температуры выставленной на терморегуляторе (рекомендуемая температура 60ºС). Топливо начнет расслаиваться, тяжелые фракции и вода опускаются, а более лёгкие поднимаются. Поступившая команда от горелки на разъём 220 V включает насос. Отработка через сетчатый фильтр нагнетается насосом в фильтр тонкой очистки масла. Отфильтрованное масло по шлангу подаётся к горелке.
Применение данной станции увеличивает срок между чистками котла на 30-50%.
Технические характеристики
Напряжение сети, В/ Гц 3ф ~ 380/50
Потребляемая мощность
Режим постоянный. ТЭН, кВт 1,5
— Кратковр. П.С. , кВт 0,75
— Кратковр. Ф.С., кВт 0,55
Постоянный блок управления, кВт 0,15
Производительность л/мин 1-3
Режим работы ФС, °С — 0 + 30
Режим работы ПС, °С — 35 + 50
Емкость подогрева топлива, л — 50
| Модель | Вес, кг | МАХ потребляемая мощность, кВт | МАХ производи-тельность, л/мин | Параметры сети питания | Габариты блока подачи (LxBxH), мм | Габариты блока фильтрации (LxBxH), мм |
| Станция подачи и фильтрации масла серии SP-30-1 (1 фазный двигатель) | 60 | 3,12 | 6,5 | 220В/50Гц | 260 х 500 х 290 | 530 х 480 х 900 |
| Станция подачи и фильтрации масла серии SP-30-3 (3 фазный двигатель) | 59 | 2,77 | 6,5 | 380В/50Гц | 260 х 500 х 290 | 530 х 480 х 900 |
| Станция подачи и фильтрации масла серии SP-40-1 (1 фазный двигатель) | 56 | 2,57 | 6,5 | 220В/50Гц | 260 х 500 х 290 | 530 х 480 х 900 |
| Станция подачи и фильтрации масла серии SP-40-3 (3 фазный двигатель) | 55 | 2,22 | 6,5 | 380В/50Гц | 260 х 500 х 290 | 530 х 480 х 900 |
| Станция подачи топлива SP-20-1 (1 фазный двигатель) | 21 | 1,1 | 6,5 | 220В/50Гц | 260 х 500 х 290 | |
| Станция подачи топлива SP-20-3 (3 фазный двигатель) | 20 | 0,75 | 6,5 | 380В/50Гц | 260 х 500 х 290 |
Технические характеристики и габариты котлов WYBERG модели V

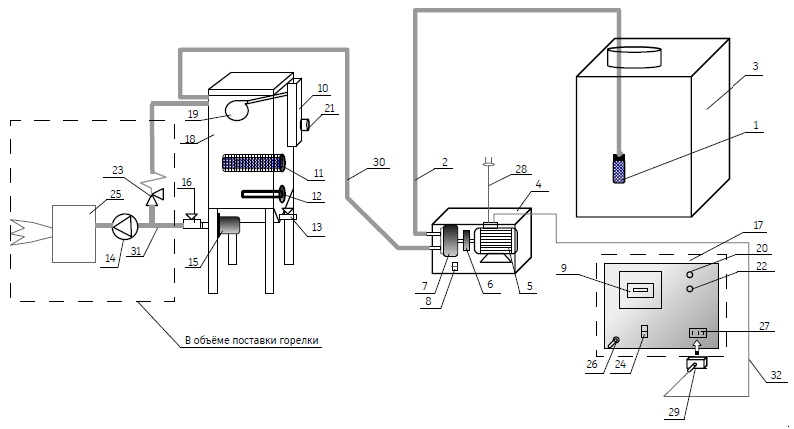

Описание схемы компоновки и подключения SP-40
- Фильтр забора топлива, сетчатый, фильтрация частиц свыше 2 мм (1-ый уровень механической очистки);
- Жёсткий гофрированный шланг из нержавеющей стали (L: 2-2,4 м);
- Ёмкость хранения топлива;
- Станция подачи топлива SP-20;
- Электродвигатель подающей станции SP-20;
- Упругая муфта;
- Шестерёнчатый нагнетающий насос ПС SP-20;
- Выключатель ПС SP-20 (~ 220-380 В);
- Выключатель ФС SF-40 (автомат контроля тока питания ~ 220 В);
- Датчик уровня топлива с блоком электроники SF-40;
- Фильтр сетчатый, двухступенчатый, обслуживаемый, фильтрация частиц свыше 0,5 — 0,14 мм (второй-третий уровень механической очистки);
- ТЭН прогрева топлива;
- Кран удаления отстоявшихся фракций;
- Встроенный насос горелочного устрйства;
- Фильтр тонкой очистки W920/21 (или аналог), (четвёртый уровень механической очистки);
- Кран шаровый;
- Панель управления SP-40;
- Ёмкость прогрева-фильтрации топлива станции фильтрации SF-40;
- Поплавок датчика уровня топлива в ёмкости прогрева-фильтрации SF-40;
- Светодиод индикатора работы ПС SP-20;
- Терморегулятор (термостата) ТЭНа;
- Светодиод индикатора сети питания;
- Предохранительный клапан с магистралью сброса;
- Выключатель ТЭНа прогрева топлива;
- Горелочное устройство;
- Сетевой кабель электропитания ПС SF-40;
- Разъём штекера для кабеля управления ПС SP-20 ~ 220 В;
- Сетевой кабель электропитания ФС SP-20;
- Штекер подсоединения кабеля ПС SP-20 к панели управления ФС SP-40 (в комплекте поставки).
Необходимые комплектующие, которые не входят в стандартный комплект поставки
- Напорный топливопровод (из любого масло-бензостойкого материала инертного к нефтепродуктам длиной до 50 м);
- Топливопровод подачи топлива на горелочное устройство (внутренний Ø10-15 мм, длиной до 3 м);
- Кабель управления ПС SP-20.
-
Вес, кг:59
-
МАХ потребляемая мощность, кВт:2,77
-
МАХ производи-тельность, л/мин:6.5
-
Сеть питания:380В/50Гц
-
Габариты блока подачи (LxBxH), см:260 х 500 х 290
-
Габариты блока фильтрации (LxBxH), см:530 х 480 х 900
